66
(plus) mengindikasikan attribute
dapat terlihat atau bersifat
public, dan tanda – (minus) menandakan bahwa attribute tidak
dapat terlihat atau bersifat private.
2.
Attribute name
3.
Type-expression: dapat berupa character, string, integer,
number, currency, atau date.
4.
Initial value
5.
Property: ditempatkan dalam kurung kurawal. Contoh: {key}.
Format yang digunakan dalam method list:
1.
Method visibility
2.
Method name
3.
Type-expression: tipe dari return parameter dari method.
4.
Method parameter list: argumen yang masuk.

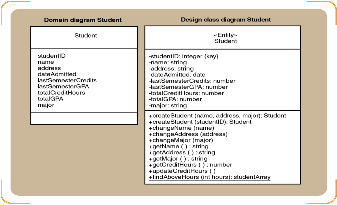

Gambar 2.42: Domain Model Class Diagram and Design Class Diagram
Sumber: Satzinger, Jackson, dan Burd (2005: 305)
2.11.2.2
First-Cut Design Class Diagram
Menurut Satzinger, Jackson, dan Burd (2005 : 309), First-cut
class diagram
adalah perkembangan dari domain class diagram
melalui dua tahap, yaitu dengan mendeskripsikan atribut dengan tipe
dan nilai awal dan
menambahkan navigation visibility arrows, yang
merupakan arah untuk menunjukkan kemampuan suatu obyek yang
dapat berinteraksi dengan obyek lain.
 |
