Pada Entity
Relationship Diagram (ERD)
setiap relationship set
digambarkan
dengan sebuah bentuk belah ketupat, dengan garis yang menghubungkan satu
entity
dengan entity
lain yang terkait. Relationship set
menunjukkan hubungan
alamiah yang terjadi pada entity. Relationship set
adalah kumpulan relationship
yang sejenis. Pada umumnya relationship set diberi nama dengan kata kerja.
c.
Attribute
Secara umum attribute
adalah sifat atau karakteristik dari setiap entity
maupun
relationship yang menyediakan penjelasan detail
tentang entity
atau relationship
tersebut, sehingga sering dikatakan adalah elemen data dari entity dan relationship.
d.
Cardinality
Cardinality
adalah tingkat hubungan antara entitas dan dilihat dari segi kejadian
atau banyak tidaknya hubungan yang terjadi antara entity
pada ERD. Ada tiga
kemungkinan tingkat hubungan yang ada, yaitu:
a.
One To One (1:1)
Terjadi bila suatu entitas hanya memiliki sebuah hubungan dengan entitas
lainnya dan hubungan dinyatakan satu pada satu kejadian.

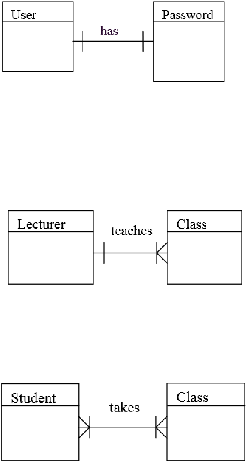

Gambar 2.48: Contoh One-to One Relationship
b.
One To Many atau Many To One (1:M, M;1)
Terjadi apabila sebuah entitas memiliki banyak hubungan dengan entitas lain
atau sebaliknya.
Gambar 2.49: Contoh One-to Many Relationship
c.
Many To Many (M:N)
Terjadi apabila dua buah entitas memiliki banyak hubungan.
Gambar 2.50: Contoh Many-to Many Relationship
 |
