2.14.6
First-Cut Class Diagram
Menurut Satzinger, Jackson dan Burd (2005:311), first-cut class diagram
adalah domain class diagram yang telah diperluas dan dikembangakan dengan dua
cara, yaitu mengurai atribut beserta tipe dan nilai awal serta menambahkan
navigation visibility arrows.

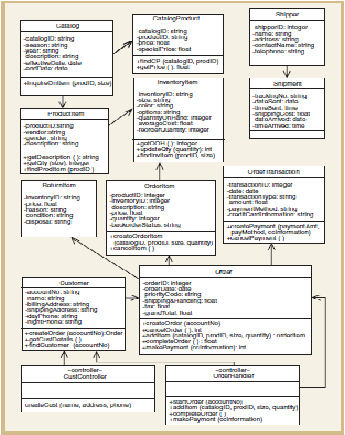

Gambar 2.8 First-cut Class Diagram
Sumber : Satzinger, Jackson, dan Burd (2005:311)
2.14.7
Statechart diagram
Menurut Satzinger, Jackson dan Burd (2005:214), Statechart diagram
merupakan diagram
yang menunjukkan life dari sebuah object pada states dan
transisi. Statechart menggambarkan sekumpulan state dari setiap object. Statechart
juga digunakan dalam perancangan untuk mengidentifikasi berbagai
macam
state dari system itu sendiri dan event yang dapat diproses.
 |
