2.14.8
Updated Design Class Diagram
Menurut Satzinger, Jackson dan Burd (2005:337), updated design class
diagram
merupakan pengembangan dari setiap layer. Dalam view
dan data access
layer
di sequence diagram, harus ditambahkan beberapa class baru sebagai use case
controller. Pada updated design class diagram, method dapat ditambahkan untuk setiap
class.

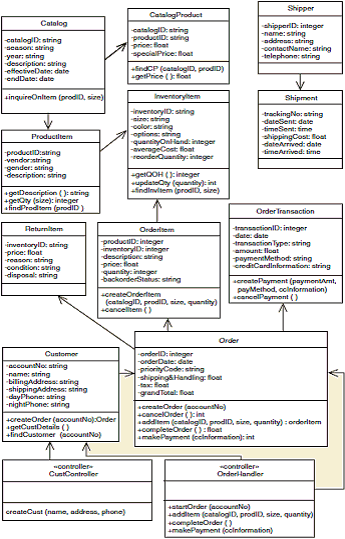

Gambar 2.9 Updated Design Class Diagram
Sumber : Satzinger, Jackson, dan Burd (2005:340)
2.14.9
System Sequence Diagram
Menurut Satzinger, Jackson dan Burd (2005:213), system sequence diagram
merupakan diagram yang menunjukan dan menjelaskan rincian urutan pesan antara
aktor eksternal dengan sistem. System sequence diagram
merupakan bagan dari
 |
