interaction diagram. Dimana interaction diagram
adalah diagram komunikasi atau
sequence diagram yang menampilkan hubungan antara objek.
Dalam sequence
diagram digunakan beberapa notasi untuk membuat sequence diagram, yaitu :
1. Lifeline atau object lifeline
Berupa garis vertikal di bawah obyek yang berguna untuk menunjukkan waktu
hidup obyek.
2. Object
Berupa simbol orang yang berguna sebagai penggambaran pengguna sistem atau
sistem yang terotomatisasi.
3. Input Message
Berupa garis horizontal yang menggambarkan pesan masukan dari user.
4. Output Message
Berupa garis horizontal putus-putus yang menggambarkan keluaran atau hasil dari
inputan user.

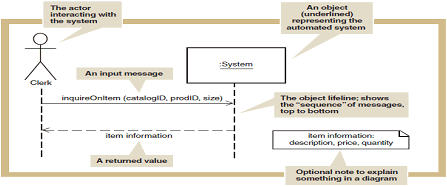

Gambar 2.10 System Sequence Diagram
Sumber : Satzinger, Jackson, dan Burd (2005:229)
2.14.10
Completed Three Layer Design Sequence Diagram
Completed three layer sequence diagram atau yang biasa disebut data access
sequence diagram
merupakan sequence diagram
yang telah dikembangkan dan
dilengkapi hingga menampilkan hubungan sampai database.
 |
