31

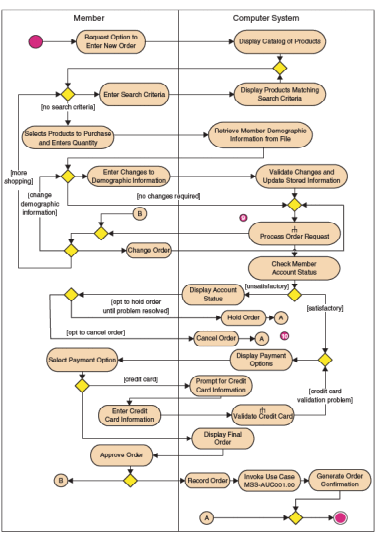

Gambar 2.4. Contoh Activity Diagram
Sumber: (Whitten dan Bentley, 2007)
2.10.3. Class Diagram
Class diagram
merupakan gambaran grafik struktur objek statis dari sistem
dimana kelas objek menunjukkan bahwa sistem terdiri dari hubungan antar kelas objek.
Pada sebuah kelas objek terdiri dari tiga elemen bagian yakni nama class, attribute, dan
method. Attribute
merupakan karakteristik dari suatu objek kelas dan method
merupakan operasi/fungsi yang dapat dilakukan oleh kelas objek tersebut. Pada elemen
 |
