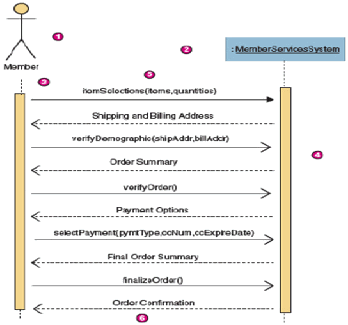

Gambar 2.4 Contoh Sequence Diagram
(Whitten & Bentley, 2007: 396)
2.15.4
Class Diagram
Class Diagram adalah sebuah diagram yang memberikan gambaran grafis
dari sistem struktur object statis, menunjukkan kelas objek bahwa sistem tersebut
tersusun atas hubungan – hubungan antara kelas object.
 |
