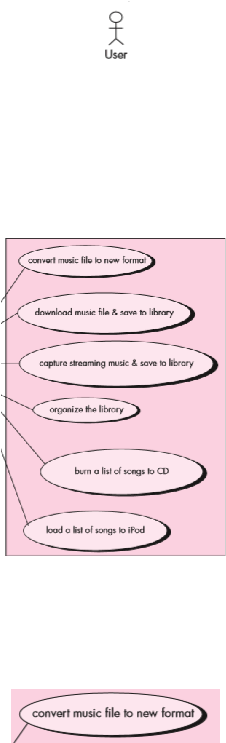

Gambar 2.2 Actor (Pressman, 2010:848)
b.
Boundary
berisi aksi-aksi
yang dapat dilakukan oleh pengguna
dan
dikerjakan oleh sistem. Dilambangkan seperti pada gambar dibawah
ini.
Gambar 2.3 Boundary (Pressman, 2010:848)
c.
Action
sebagai aksi yang dapat dilakukan oleh pengguna.
Dilambangkan seperti pada gambar dibawah ini.
Gambar 2.4 Action (Pressman, 2010:848)
2.
Class Diagram
Diagram ini berisi mengenai attribut, operasi dan hubungan antara class
yang
satu dengan yang lainnya. Sebuah diagram bersifat statis atau terstruktur dan
tidak menunjukan sifat yang dinamis dari komunikasi antara objek dari kelas
