pada dalam diagram. (Pressman, 2010:842).
Berikut ini simbol yang dipakai
pada class diagram.

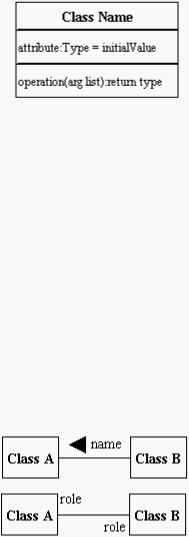

a.
Classes
Diilustrasikan dengan persegi panjang yang dibagi menjadi beberapa
komponen. Pada bagian pertama mengenai nama class, pada bagian
kedua mengenai attribut yang dipakai dalam class tersebut dan bagian
ketiga berisi tentang operasi yang dapat dikerjakan oleh class tersebut.
(Pressman, 2010:842)
b.
Associations
Simbol ini digunakan untuk mewakili hubungan yang statis diantara
class
yang ada.
Nama association
diletakan pada atas atau bawah
garis. Untuk memberi arah dalam hubungan antar class
menggunakan
tanda panah dan roles
diletakan di akhir association. Roles
menerangkan bagaimana cara dua class
saling berhubungan.
(Pressman, 2010:844)
 |
