Visibility
Simbol visibility
digunakan pada atribut dan operator di dalam class.
Visibility untuk memberi informasi mengenai hak akses dari atribut
dan operasi
yang bersangkutan.
(Pressman, 2010:843).
Ada tiga

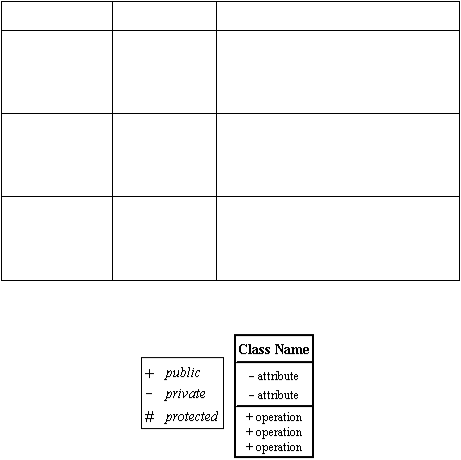

simbol visibility antara lain:
Nama Simbol
Simbol
Keterangan
Public
+
Simbol ini memperbolehkan atribut
atau operasi digunakan pada class
yang lain.
Private
-
Simbol ini digunakan untuk
menghindari atribut atau operasi
digunakan pada class yang lain.
Protected
#
Simbol ini digunakan untuk
memberi akses atribut atau operasi
pada class turunannya.
d.
Multiplicity
Notasi ini diletakan dekat association. Simbol ini menunjukan jumlah
instance dari satu class
yang dihubungkan dengan class
yang lainnya.
(Pressman, 2010:844). Ada lima simbol yang digunakan antara lain:
 |
