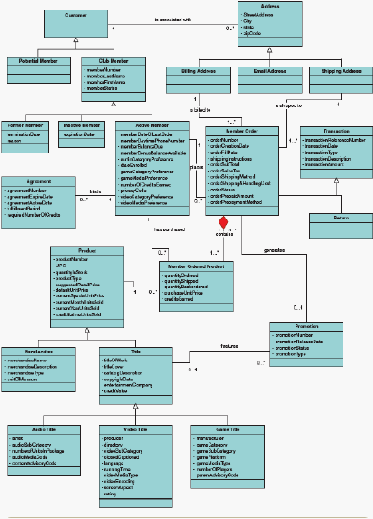

Definisi 39 (Class Diagram)
Class
diagram
adalah sebuah diagram yang menggambarkan struktur objek statis
dari suatu sistem. Diagram ini menunjukkan kelas-kelas objek yang menyusun
sebuah sistem dan juga yang menghubungkan antar kelas objek tersebut (Whitten &
Bentley, 2007:400).
(Whitten & Bentley, 2007:406)
Notasi-notasi yang terdapat di class diagram, yaitu (Whitten & Bentley, 2007:373):
1.
Class
Class adalah rancangan dari suatu objek, dimana objek yang diciptakan dari
suatu class
akan memiliki semua yang dimiliki oleh class
tersebut. Secara
umum class digambarkan dengan sebuah kotak yang terdiri dari 3 bagian,
yaitu:
|
