Dalam class diagram juga terdapat istilah generalisasi atau
spesialisasi, yaitu teknik yang digunakan untuk mengelompokkan
attribute
dan behavior yang sama dari suatu objek menjadi kelas
tersendiri yang disebut supertype. Attribute dan behavior yang ada
pada supertype
akan diturunkan ke kelas anaknya yang disebut
subtype.

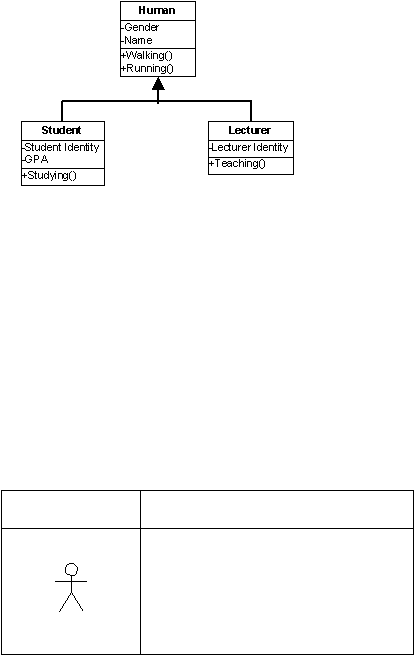

Gambar 2.9 Contoh Generalisasi/Spesialisasi
2.17.5
Sequence Diagram
Menurut Whitten dan Bentley (2007), sequence diagram
digunakan untuk menggambarkan bagaimana actor dan sistem
berinteraksi dalam suatu skenario use case, Notasi yang digunakan
dalam sequence diagram adalah sebagai berikut:
Tabel 2. 3 Tabel Notasi Sequence Diagram
Notasi
Keterangan
Notasi ini menggambarkan user yang
berinteraksi dengan sistem
 |
