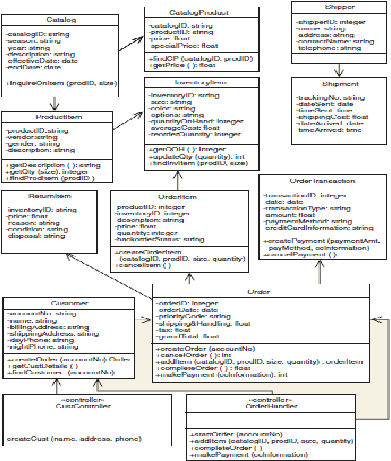

Gambar 2.6 : Updated Design Class Diagram
Sumber : Satzinger, Jackson, dan Burd (2005, p340)
Demikian pula dengan domain layer juga
membutuhkan penambahan class baru sebagai use case
controller.
Pada updated design class diagram, method
dapat ditambahkan untuk setiap
class. Tiga method umum
yang banyak dijumpai pada class-class updated design class
diagram adalah constructor methods, data get and set
methods, dan use case specific method objects.
7.
Sequence Diagram
Sequence diagram merupakan diagram yang
digunakan untuk
menjelaskan interaksi antar obyek.
Sequence diagram juga menggambarkan
interaksi antara
sistem dengan dunia luar yang digambarkan sebagai aktor.
 |
