Aktor
sebagai pengguna sistem memberika pesan kepada
sistem dan sistem akan mengembalikan data.
Dalam sequence diagram digunakan beberapa notasi
untuk membuat sequence diagram, yaitu :
a.
Lifeline atau object lifeline
Berupa garis vertikal di bawah obyek yang
berguna untuk menunjukkan waktu hidup obyek.
b.
Object
Berupa simbol orang yang berguna sebagai
penggambaran pengguna
sistem atau sistem
yang terotomatisasi.
c.
Input Message
Berupa garis horizontal yang menggambarkan
pesan masukan dari user.
d.
Output Message
Berupa garis horizontal putus-putus yang
menggambarkan keluaran atau hasil dari inputan
user.

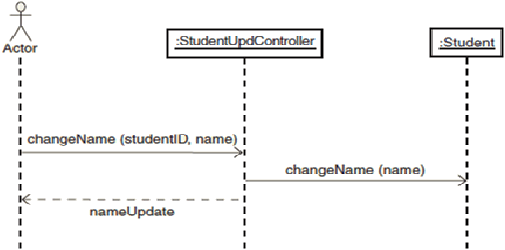

Contoh Sequence Diagram :
Gambar 2.7 : Sequence Diagram
Sumber : Satzinger, Jackson, dan Burd (2005, p229)
 |
