11. Communication Diagram
Communication diagram dan sequence diagram
adalah diagram interaksi. Fungsi communication diagram
juga sama dengan sequence diagram, yaitu untuk
menunjukkan interaksi antar obyek. Notasi yang digunakan
pada kedua diagram tersebut hampir sama.
Hanya saja pada communication diagram tidak
terdapat lifeline. Sedangkan untuk mengidentifikasi urutan
pesan, pada communication diagram setiap pesan diberi
nomor urut. Notasi yang digunakan untuk membawa pesan
antara aktor dan obyek pada communication diagram disebut
links.

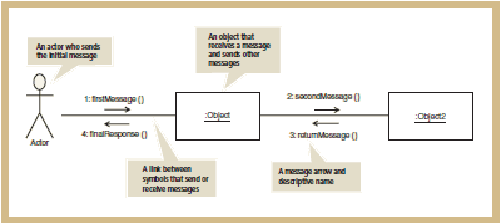

Contoh communication diagram :
Gambar 2.11 : Communication Diagram
Sumber : Satzinger, Jackson, dan Burd (2005, p229)
 |
