12. Package Diagram
Package diagram merupakan suatu diagram yang
memungkinkan perancang sistem untuk mengasosiasikan
kelas dari suatu kelompok. Secara umum, package diagram
digunakan untuk menunjukkan komponen-komponen yang
berhubungan dan hubungan antar komponen.

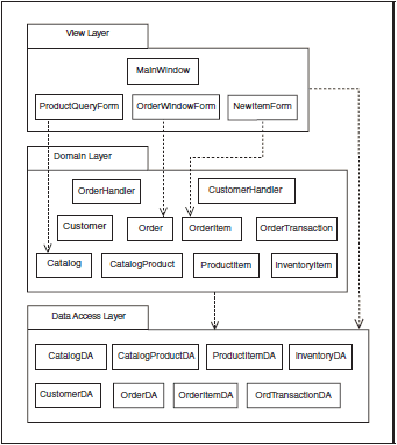

Gambar 2.12 : Package Diagram
Sumber : Satzinger, Jackson, dan Burd (2005, p345)
Package diagram terdiri dari tiga lapisan, yaitu
lapisan desain (view layer), lapisan domain (domain layer),
dan lapisan akses data (data access layer). Pada setiap
lapisan terdapat package
yang di dalamnya terdapat class-
class yang sesuai dengan lapisan masing-masing class.
Package dalam package diagram ini
direpresentasikan dengan tab persegi panjang. Sedangkan
 |
