Relationship
extend
direpresentasikan dengan garis tanda panah (baik garis
putus-putus maupun tidak)
dimulai dari ekstensi
use
case, mengarah ke use
case
yang di extend.
2.2.3.3.3.3. Uses (Include)
Abstract
use
case
atau include
menurut Whitten & Bentley
(2007:249)
merupakan use case
yang mengurangi redundansi diantara 2 atau lebih use case
lain
dengan mengkombinasikan langkah-langkah umum yang ditemukan dalam case.

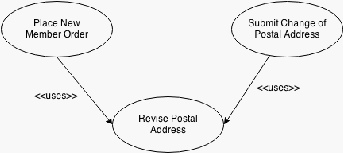

Gambar 2.9 Contoh Uses Relationship
(Sumber: Whitten & Bentley, 2007:249)
Uses
relationship
disimbolkan dengan garis bertanda panah dimulai dari
original
use
case, menunjuk ke use
case
yang digunakan. Dan diberi label
“<<uses>>”.
2.2.3.3.3.4. Depends On
Merupakan relasi antar use
case
yang mengindikasikan bahwa satu use
case
tidak dapat dieksekusi sebelum use
case
lainnya
dijalankan. Dapat dicontohkan
dalam bisnis bank, penarikan tidak dapat dilakukan sebelum deposit, dan use
case
tidak akan dieksekusi sebelum pembuatan akun bank. Relasi depend on diberi label
“<<depends on>>” (Whitten & Bentley, 2007:249).
