2.2.3.3.3. Relationship
Relationship menurut Whitten & Bentley (2007:248), digambarkan sebagai garis
yang menghubungkan antara dua simbol pada diagram use case.
2.2.3.3.3.1. Association
Asosiasi merupakan relationship
antara actor
dan use
case
dimana interaksi
terjadi diantara mereka berdua. Asosiasi dengan tanda panah mengindikasikan use
case diimitasi oleh actor pada ujung garis yang lain. Sedangkan asosiasi tanpa tanda
panah mengindikasikan interaksi antara use
case
dan eksternal server
atau actor
penerima (Whitten & Bentley, 2007:248).

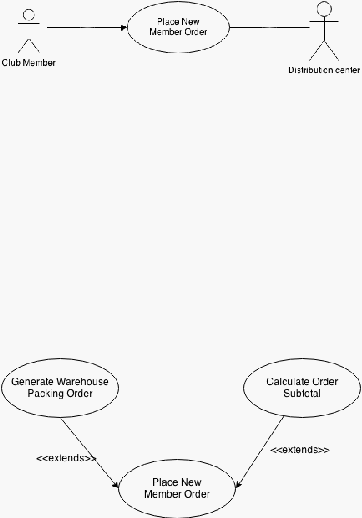

Gambar 2.7 Contoh Association Relationship
(Sumber: Whitten & Bentley, 2007:248)
2.2.3.3.3.2. Extends
Menurut Whitten & Bentley (2007:248),
use
case
yang terdiri dari langkah-
langkah yang diambil dari use
case
lain yang lebih kompleks
dengan tujuan untuk
menyederhanakan use case yang asli sehingga memperluas fungsionalitasnya. Extend
pada use case diberi label “extends”. Contohnya :
Gambar 2.8 Contoh Extends Relationship
(Sumber: Whitten & Bentley, 2007:249)
 |
