22

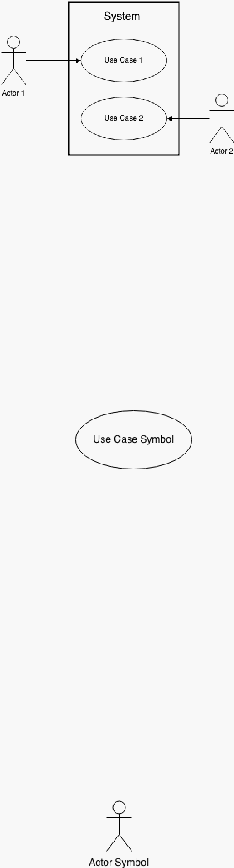

Gambar 2.4 Model diagram Use Case
(Sumber: Whitten & Bentley, 2007:246)
2.2.3.3.1. Use Case
Use case
mendeskripsikan fungsi dari sistem dari perspektif user
dengan
menggunakan kata-kata dan terminologi yang mereka pahami
(Whitten & Bentley,
2007:246). Use case dilambangkan dengan simbol :
Gambar 2.5 Simbol Use-Case
Use case
menyatakan hanya satu tujuan dari sistem dan mendeskripsikan
rentetan aktivitas dan interaksi pengguna dalam upaya mencapai tujuan tersebut.
2.2.3.3.2. Actor
Menurut
Whitten & Bentley (2007:247),
actor
merupakan segala sesuatu yang
berinteraksi dengan sistem untuk bertukar informasi. Actor
merepresentasikan peran
yang harus dipenuhi oleh pengguna untuk berinteraksi dengan sistem. Faktanya actor
tidak harus manusia, actor
dapat berupa organisasi, sistem informasi yang lain,
peralatan eksternal seperti sensor panas, atau bahkan waktu. Simbol actor :
Gambar 2.6 Simbol Actor
 |
