![]() 35

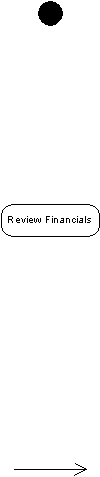

Gambar 2.9: Starting Activity
Sumber: Satzinger (2009: 142)
c.
Activity. Menggambarkan kegiatan apa yang dilakukan.
Gambar 2.10: Activity
Sumber: Satzinger (2009: 142)
d.
Transition Arrow. Menunjukkan arah dari satu aktivitas ke
aktivitas selanjutnya.
Gambar 2.11: Transition Arrow
Sumber: Satzinger (2009: 142)
e.
Synchronization Bar. Simbol di dalam activity diagram
yang menunjukkan pembagian ataupun penggabungan dari
beberapa aktivitas.
|
