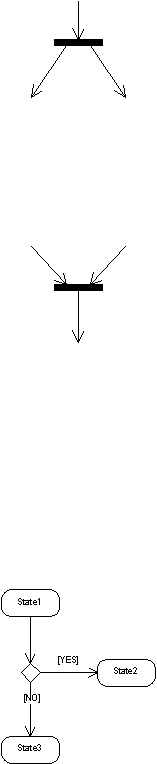

Gambar 2.12: Synchronization Bar (Split)
Sumber: Satzinger (2009: 142)
Gambar 2.13: Synchronization Bar (Join)
Sumber: Satzinger (2009: 142)
f.
Decision Activity. Titik di dalam alur kerja, di mana alur
keluar dari sebuah aktivitas
dapat menuju aktivitas
alternatif, tergantung pada kondisi.
Gambar 2.14: Decision Activity
Sumber: Satzinger (2009: 142)
 |
