2.11.5
Pemodelan Analisis dan Perancangan Sistem Informasi
2.11.5.1 Activity Diagram
Sebuah activity diagram
hanyalah sebuah diagram alur kerja yang
menggambarkan kegiatan berbagai pengguna (atau sistem), orang yang
melakukan setiap aktivitas, dan aliran berurutan dari kegiatan ini.
Activity
Diagram adalah salah satu diagram UML yang diasosiasikan dengan
pendekatan berorientasi objek, namun dapat digunakan dengan pendekatan
pengembangan apa saja (Satzinger, 2010: 141).

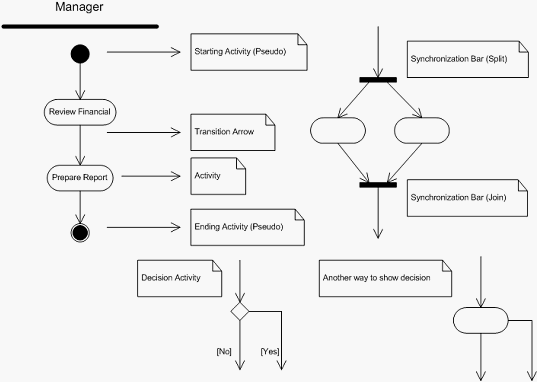

Gambar 2.4 Activity Diagram Symbol (Satzinger, 2010: 142)
2.11.5.2 Use Case Diagram
Menurut Satzinger (2010: 242), use case
adalah suatu aktivitas sistem
yang melaksanakan tugas, biasanya dalam menanggapi permintaan oleh
pengguna. Masing-masing use case
didefinisikan secara rinci untuk
menentukan persyaratan fungsional.
 |
