Berikut ini merupakan notasi-notasi yang digunakan dalam class diagram,
yaitu:
1.
Class
Merupakan sebuah template
dari objek mana yang dibuat.Class
menentukan atribut yang bersangkutan dengan operasinya.
2.
Association

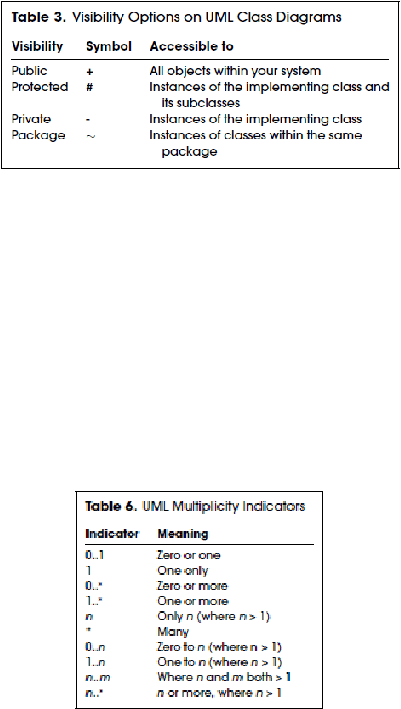

Merupakan hubungan antara dua class. Garis ini dapat
melambangkan tipe hubungan dan juga hukum multiplicity seperti gambar
dibawah ini.
3.
Composition
Composition
adalah bentuk yang lebih kuat dari agregasi dimana
keseluruhan bagian memiliki coincident lifetimes
dan sangat umum bagi
keseluruhannya untuk mengelola life cycle
dari bagian-bagiannya itu
sendiri.
 |
