Dependency
Hubungan Dependency
digunakan jika operasi sebuah class
menggunakan class
yang lain. Dependency
digambarkan dengan sebuah
panah bertitik-titik.
5.
Aggregation
Agregasi menyatakan “bagian dari” hubungan.Agregasi merupakan
spesialisasi dari asosiasi, karena menspesialisasi seluruh bagian hubungan
diantara dua objek.
6.
Inheritance
Class
dapat diturunkan dari classlain dan mewarisi semua atribut
dan metode class
asalnya dan menambah fungsionalitas baru, sehingga
disebut sebagai anak dari class yang diwarisinya. Inheritance digambarkan
dengan garis dengan kepala panah tertutup menunjuk dari anak class
ke
class asalnya.

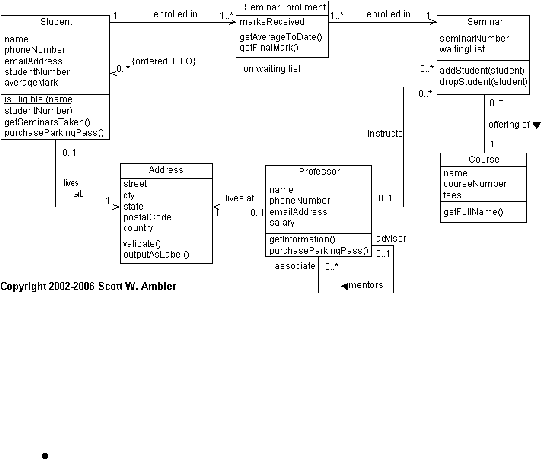

Gambar 2.5 : Contoh Class Diagram (sumber: Scott W. Ambler)
c.
Sequence Diagram
Menurut
(Ambler, 2005), sequence diagaram
adalah teknik pemodelan
yang dinamis. Biasanya digunakan untuk:
Memvalidasi dan membedah logika dan kelengkapan dari skenario
penggunaan aplikasi.
