13
2.1.4 Unified Modeling Languange (UML)
Menurut Whitten dan Bentley
(2007: 371)
UML
adalah
“kumpulan
dari
konvensi pemodelan yang digunakan untuk menentukan atau
menggambarkan sebuah sistem piranti lunak yang terkait dengan objek”.
UML terdiri dari beberapa tipe diagram antara lain :
2.1.4.1 Use-Case Diagram
Whitten dan Bentley
(2007:
246) menjelaskan use-case
diagram
adalah “diagram yang menggambarkan interaksi antara
sistem, sistem
eksternal, dan pengguna”. Dengan kata lain, diagram
ini menjelaskan siapa saja yang akan menggunakan sistem dan cara
apa yang dibutuhkan oleh user
untuk dapat berinteraksi dengan
sistem.

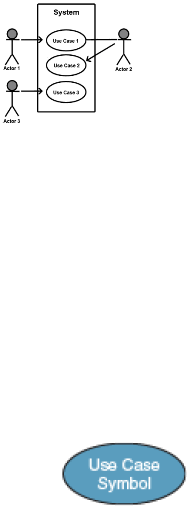

Gambar 2.1 Contoh Use Case Diagram
(Whitten dan Bentley, 2007: p.246)
a.
Use Case
Pemodelan use-case
mengidentifikasi dan menggambarkan
fungsi-fungsi sistem dengan menggunakan alat yang disebut use
case. Use case
mendeskripsikan
fungsi-fungsi sistem dari sudut
pandang pengguna eksternal dan dalam sebuah terminologi yang
 |
