yang mengandung tanda panah di akhir garis (1)
mengindikasikan sebuah use case
yang ditiru oleh pelaku
di sebelah kiri. Hubungan association
tanpa tanda panah
(2), mengindikasikan sebuah interaksi antara use case dan
pelaku penerima atau penyedia luar.

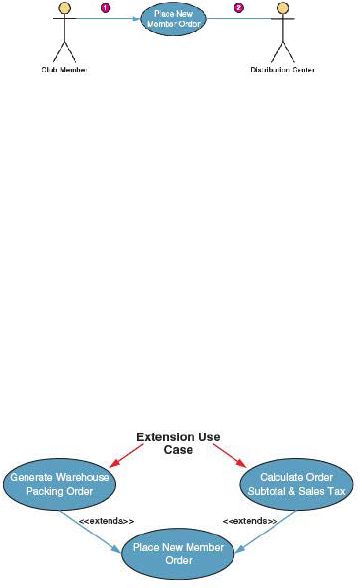

Gambar 2.4 Contoh hubungan association
(Whitten dan Bentley, 2007: p.248)
2.
Extends (Memanjang)
Relasi antara extension use-case
dengan use-case yang
diperpanjang disebut extends relationship.
Extension use-
case adalah use-case
yang mengandung langkah-langkah
yang di extract dari use-case
yang lebih kompleks dengan
tujuan untuk menyederhanakannya.
Gambar 2.5 Contoh hubungan extends
(Whitten dan Bentley, 2007: p.249)
3.
Uses/Includes (Menggunakan/Termasuk)
 |
