Gambar 2.2 Actor
Relationship
Relationship dalam use case diagram digambarkan sebagai
garis di antara 2 simbol. Ada 5 macam relationship dalam
use case diagram, yaitu
1.
Association
Merupakan hubungan antara use case dan actor saat
keduanya berinteraksi.
Pada (1), di salah satu ujung
garisnya terdapat anak panah yang berarti use case
akan ditiru oleh actor di ujung
lain garis tersebut. Dan
pada (2), garis tanpa anak panah menggambarkan
interaksi antara use case dan eksternal server atau
receiver actor.

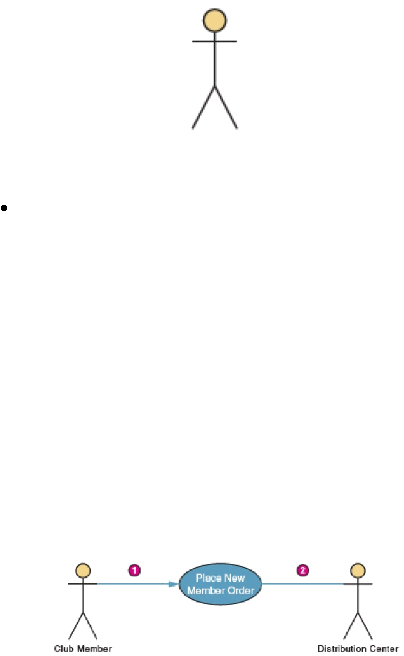

Gambar 2.3 Contoh Association dalam Use Case
2.
Extends
Use case yang berisi beberapa langkah pengerjaan
yang sulit untuk dimengerti disederhanakan ke dalam
suatu use case tersendiri. Hasil use case nya disebut
extension use case dengan maksud use case-use cse
tersebut merupakan perpanjangan dari use case asli.
Hubungan antara extension use case dan use case yang
diperpanjang disebut ‘extends relationship’. Sebuah
 |
