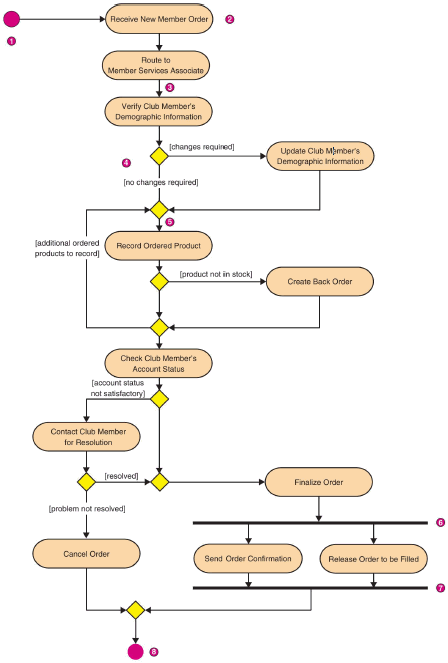

Gambar 2.12 Activity Diagram (Whitten & Bentley, 2007)
Berdasarkan gambar
2.12
diatas, activity diagram
memiliki beberapa notasi-notasi sebagai berikut:
1.
Initial node, sebuah
simbol
lingkaran yang
merepresentasikan awal dari sebuah proses.
2.
Actions, sebuah persegi panjang yang merepresentasikan
langkah individual dalam sebuah activity diagram.
 |
