20

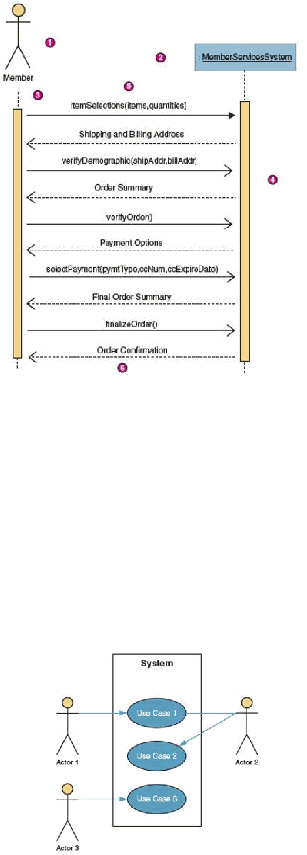

Gambar 2.7 Contoh Sequence Diagram
2.1.3.3
Use Case Diagram
Use Case Diagram
adalah diagram yang
menggambarkan interaksi antara sistem dengan sistem
eksternal dan pengguna. Dengan kata lain, diagram use
case
menggambarkan siapa yang akan menggunakan
sistem dan dengan cara apa pengguna akan berinteraksi
dengan sistem.
Gambar 2.8 Contoh Use Case Diagram
 |
