Pada umumnya Class Diagram memiliki tipe-tipe hubungan antara lain:
Generalization / Specialization
Menurut Satzinger, Jackson dan Burd(2010:189),
Generalization/Specializationadalah hirarki yang menyusun atau
merangkingkan class dari superclass yang lebih umum ke subclass yang lebih
spesifik.

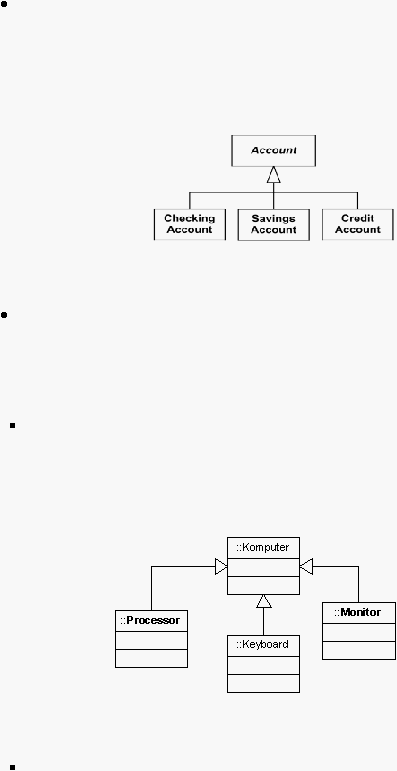

Gambar 2.8Generalization Diagram
Sumber Satzinger, Jackson dan Burd (2010:190)
Whole-Part Hierarchies
Menurut Satzinger, Jackson dan Burd (2010:190), Whole-Part Hierarchies
adalah hirarki dalam class diagram yang menyusun class sesuai
dengankomponen yang terkait. Ada 2 tipe Whole-Part Hierarchies:
Aggregation
Aggregetion
digunakan untuk menggambarkan suatu bentuk asosiasi yang
menentukan hubungan keseluruhan-bagian antara agregat (Whole) dan
komponennya (part) di mana part bisa eksis secara terpisah.
Gambar 2.9 Aggregation Diagram
Sumber Satzinger, Jackson dan Burd (2010:191)
Composition
Composition digunakan untuk menggambarkan Whole-Part Hierarchies
yang
lebih kuat, di mana parts, setelah berhubungan, tidak bisa lagi eksis secara
terpisah.
 |
