hidup dari data objek spesifik. Diagram ini menunjukkan perubahan
pada atribut, hubungan, dan/atau perilaku dari objek “On-Line
Order”
yang menghasilkan kejadian sistem internal atau eksternal
yang memicu perubahan dalam keadaan. Bernard (2004, p306)

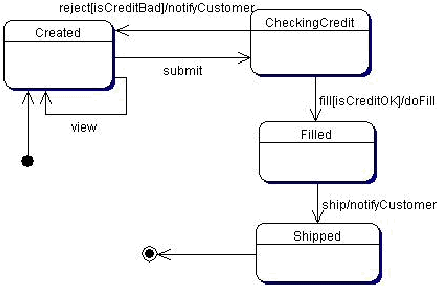

Gambar 2.11 Contoh Object State Transition Diagram (Bernard Scott A. 2005,
p306)
2.2.6.2
Logical Data Model (D-5)
Model data semantik dapat dikembangkan menggunakan
metode dan simbologi (Entity Relationship Diagram) tradisional yang
terstruktur, atau juga dapat menggunakan metode dan simbologi
berorientasi objek dari Unified Modelling Language, yang
menghasilkan Class Diagram
dan/atau Object Diagram. Bernard
Scott A. (2004, p308).
Berdasarkan pendapat Satzinger
(2005, p184) domain class
diagram adalah kelas
UML diagram yang
menunjukkan
hal-hal yang
penting dalam pengguna bekerja.
 |
