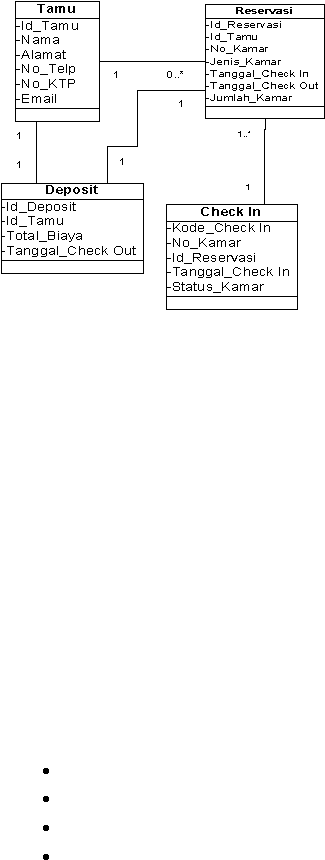

Gambar 2.12 Contoh Class Diagram
1.
Class:
Jenis
atau klasifikasi
yang
semua benda
yang serupa
dimiliki. Satzinger (2005,p63)
Contoh: Class Tamu, Class Reservasi.
2.
Attributes:
Karakteristik
objek
yang memiliki
nilai-nilai,
seperti ukuran, bentuk, warna, lokasi, dan keterangan
dari
tombol
atau label
nama
atau alamat, dan nomor telepon
pelanggan. Satzinger(2005, p62)
Contoh: Id_Reservasi, Id_Tamu, Nama, Alamat.
3.
Association Relationships:
Terjadi secara alami
hubungan
antara objek, seperti ketika seorang pelanggan
berhubungan
dengan pesanannya. Satzinger (2005, p66)
4.
Association Class:
Kelas
merupakan
hubungan banyak-ke
banyak antara dua kelas lainnya. Satzinger (2005, p187)
5.
Multiplicity: Jumlah
hubungan antara obyek. Satzinger (2005,
p66)
0 to 1 atau 0 to *
1 to 1 atau 1 to 0
1 to *
* to *
 |
