Use Case Diagram menjelaskan interaksi antara pengguna dan sistem.
Pengguna tersebut bisa berupa orang atau berupa sistem lain. Use case
memperlihatkan apa saja yang dapat berinterkasi dengan pengguna serta
pengguna dapat melakukan apa saja dalam sistem tersebut. Pada umumnya
use case diagram mempunyai tiga bagian, yaitu:
-
Actor :
Menggambarkan
peran dari pemain, atau sebuah alat yang
berinteraksi langsung dengan sistem. Biasanya aktor digambar berupa stick
figures.
-
Use Case : Merupakan aksi-aksi yang dapat dijalankan oleh aktor use case
biasanya berbentuk elips.
-
Association : Menggambarkan hubungan antara dua atau lebih objek,
biasanya mewakilkan hubungan yang diperbolehkan dalam proses dalam
sebuah sistem. Association berupa garis lurus dan jika dibutuhkan
ditambah panah pada ujungnya untuk memberitahukan arah koneksi
tersebut.

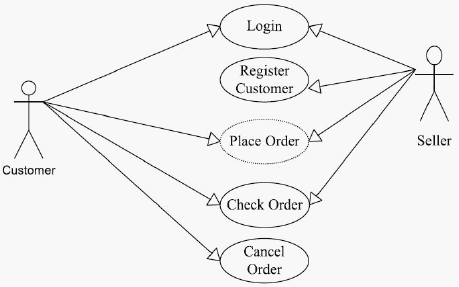

Gambar 2.2 Contoh Use Case (Debbabi, mourad et al., 2010: 49)
 |
