Hubungan ini dilambangkan dengan garis tebal dengan panah
belah ketupat transparan.
3.
Dependency, yaitu hubungan yang memiliki arti ketergantungan
antara class yang satu dengan class
yang lain. Hubungan ini
dilambangkan dengan garis titik-titik dengan panah terbuka.

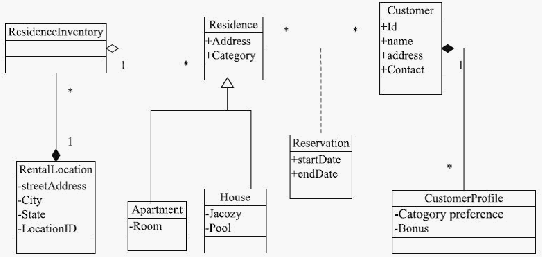

Gambar 2.3 Contoh Class Diagram (Debabbi, mourad et al., 2010: 40)
3.
Activity Diagram
Activity diagram menggambarkan sebuah proses yang sedang berjalan,
berbeda dengan use case diagram
dimana menggambarkan actor
yang
menggunakan sistem. Activity diagram menjelaskan bagaimana alur proses
dari keputusan pertama kali diambil sampai proses itu berakhir.
Dalam activity diagram terdapat building block
yang merupakan bagian
dari activity diagram, sebagai berikut :
a.
Initial Node, merupakan titik awal dari activity diagram. Berupa
lingkaran hitam penuh.
b.
Final Node, merupakan tanda dimana sebuah proses telah selesai. Berupa
lingkaran hitam penuh dan dilapisi oleh lingkaran lagi.
 |
