Kesimpulannya, sebuah fault
atau breakin
kabel bus akan
menghentikan semua transmisi, bahkan diantara device
di satu sisi masalah
yang sama. Kerusakan area mereflek sinyal kembali ke arah asalnya,
membuat kegaduhan di kedua arah.
Topologi bus merupakan salah satu topologi pertama yang digunakan
untuk mendesain
local
area
network.
Ethernet
LAN bisa digunakan di
topologi bus, tetapi kurang populer digunakan sekarang.
Topologi Ring
Di topologi ring, setiap device
mempunyai koneksi dedicated point-
to-point
dengan hanya dua device
disampingnya. Sebuah sinyal dilalui
kesekeliling ring di satu arah, dari device ke device, sampai menuju ke tujuan.
Setiap device
di ring memiliki repeater. Ketika sebuah device
menerima
sinyal yang ditujukan ke sinal lain, repeater
akan meregenerasi bit dan
mengopernya.

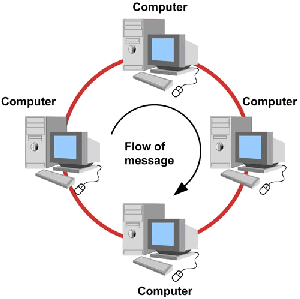

Gambar 2.4 Topologi Ring
Ring mudah untuk diinstal dan dikonfigurasi ulang. Setiap device
terhubung hanya kepada tetangganya saja (physically
atau logically).Untuk
menambah atau menghapus device
memerlukan perubahan hanya ke dua
 |
