6

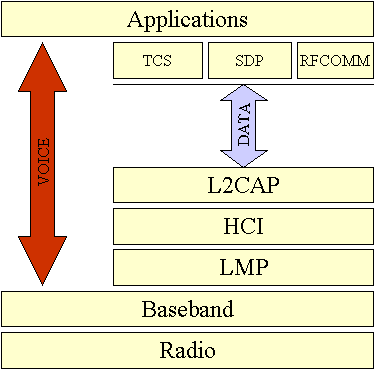

Gambar 2.1 Bluetooth Protocol Stack
Keterangan:
1.
Layer radio
Layer
ini adalah layer physical
yang berperan menerjemahkan sinyal-sinyal
listrik ke sinyal digital. Menggunakan frekuensi 2.4GHz-2.48GHz.
2.
Layer Baseband
Layer ini juga masih merupakan layer physical, berperan untuk memisahkan
channel dan link physical
yang ada dari servis-servis yang lain, seperti error
correction, data whitening, hop selection dan bluetooth security.
3.
Layer LMP(Link Manager Protocol)
Layer ini yang bertanggung jawab dalam menjaga dan memelihara koneksi
yang terjadi.
4.
Layer HCI(Host Controller Interface)
Layer ini bersifat sebagai interface
antara perangkat lunak dan perangkat
keras dari sistem.
 |
