1.
Proses (Bubble atau Function atau Transformation)
Menggambarkan apa yang dilakukan oleh sistem. Proses
berfungsi untuk mentransformasikan suatu atau beberapa data masukkan
menjadi satu atau beberapa data keluaran sesuai dengan spesifikasi
yang digunakan. Setiap proses
memiliki
satu
atau
beberapa data
masukkan serta menghasilakan satu atau beberapa data keluaran.

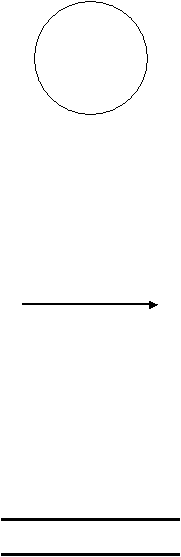

Gambar 2.6 Simbol Proses
2.
Data Flow
Menggambarkan perpindahan informasi dari satu bagian ke
bagian lain dari
sistem.
Panah
menyatakan
aliran
data,
atau input
dan
output, asal data dan tujuan data.
Gambar 2.7 Simbol Data Flow
3.
Data Store
Berfungsi untuk sebagai tempat penyimpanan data, dimana
proses dapat mengambil
data
atau
memberikan
data
ke data
store.
Sinonimnya adalah file dan database.
Gambar 2.8 Simbol Data Store
4.
Entitas Eksternal
Merupakan
simbol
yang
menggambarkan
entitas
yang
dapat
berupa orang, kelompok, atau organisasi yang berhubungan dengan
sistem.
Data Store
Data Flow
Proses
 |
