Hubungan (Relationships)
Menurut Whitten dan Bentley (2007:248-250), relationships atau
hubungan digambarkan sebagai garis di antara dua simbol pada
diagram use case. Arti dari masing – masing hubungan bisa berbeda –
beda tergantung bagaimana garis tersebut digambarkan dan tipe dari
simbol –
simbol yang digubungkan. Di bawah ini penjelasan
mengenai jenis – jenis hubungan pada use case.
2.6.3.1.
Associations
Associations
atau asosiasi adalah hubungan di antara aktor
dan use case di mana terjadi interaksi di antara keduanya.
Asosiasi digambarkan dengan sebuah garis solid yang
menghubungkan aktor dengan use case. Asosiasi yang
mengandung kepala panah pada ujungnya yang menyentuh use
case menandakan bahwa use case tersebut ditiru oleh aktor
yang ada di berada ujung lain dari garis.

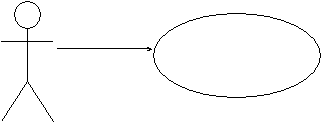

Gambar 2.5 Contoh Association Relationship
(Whitten & Bentley, 2007:248)
2.6.3.2.
Extends
Untuk menyederhanakan sebuah use case
dan
menjadikannya lebih mudah dimengerti, langkah –
langkah
yang lebih rumit pada use case dapat ditarik menjadi use case
mereka sendiri yang disebut extension use case. Extension
use case memperluas fungsionalitas dari use case yang
sebenarnya. Hubungan antara extension use case dan use
case yang diperluasnya disebut extends relationship. Sebuah
Place New
Member Order
Club Member
 |
