dapat ditampilkan dalam bentuk diagram, deskripsi, dan skenario. Contoh Use Case

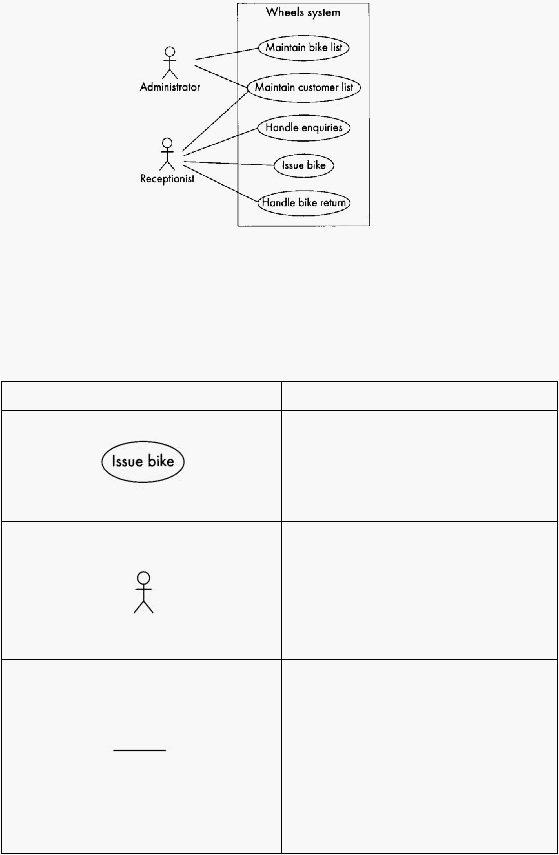

Diagram menurut Britton dan Doake (2005: 41) terlihat pada gambar 2.2.
Gambar 2.2 Use Case Diagram
Simbol - simbol usecase diagram terlihat pada tabel 2.1:
Tabel 2.1 Simbol Usecase
Simbol
Keterangan
An
usecase: simbol yang
menggambarkan proses kerja yang
dilakukan sistem. Pada umumnya
usecase diawali dengan kata kerja.
An actor: sebuah figure
yang mewakili
objek dari luar sistem yang
berkomunikasi terhadap sistem. Figure
menggambarkan manusia maupun
bukan manusia.
An usecase relationship (communication
association.): sebuah garis yang
menghubungkan aktor dan usecase.
Garis ini menunjukan hubungan –
hubungan setiap aktor dan usecase.
 |
