Class Diagram, Contoh pada Gambar 2.4
juga menampilkan atribut dan
operasi yang ada di dalam class
dan batasan yang ada pada setiap objek yang
terkoneksi.
Contoh class diagram :

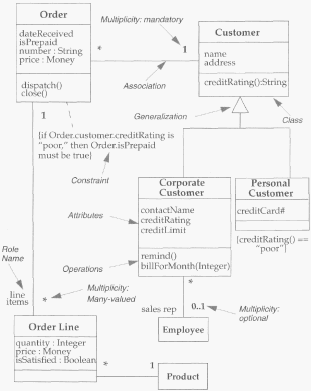

Gambar 2.4 Contoh Class Diagram
(Fowler, 2000: 50)
2.2.5.1 Association
Association mempresentasikan hubungan antara class.
2.2.5.2 Attributes
Attributes
sangat mirip dengan asosiasi, tidak ada perbedaan secara
konseptual. Hanya saja Attributes memiliki notasi berjenis lain lebih banyak.
2.2.5.3 Operations
Operations adalah proses yang dilaksanakan oleh suatu class.
 |
