23
untuk menggambarkan class-class yang
terlibat, hubungan antar class-class
tersebut serta atribut-atributnya.

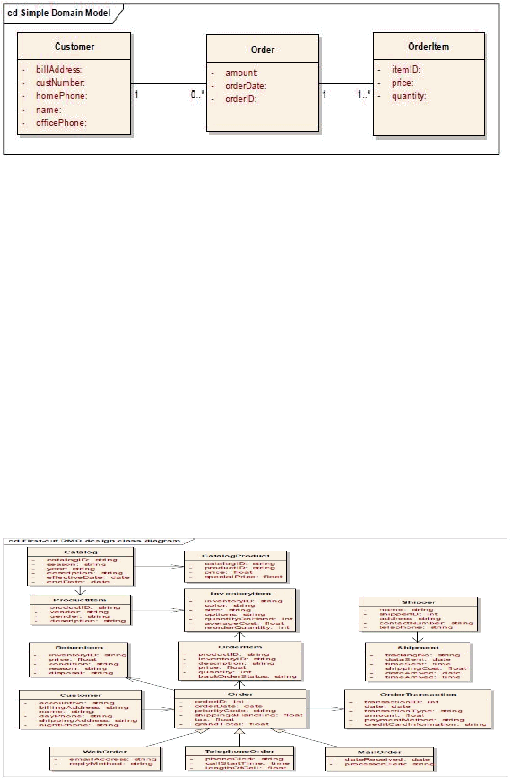

Gambar 2.6 Domain Model Class Diagram
(Satzinger, p187)
2.4.5 First Cut Design Class Diagram
Menurut Satzinger, Jackson, dan Burd (2009, p309), first-cut design
class diagram dikembangkan dengan memperluas domain model class
diagram. Hal ini
dilakukan dalam dua tahap, yaitu mengelaborasi atribut
dengan jenis dan informasi
tentang nilai awal serta menambahkan panah
navigation visibility. Navigation visibility adalah prinsip perancangan dimana
sebuah objek dapat melihat atau berinteraksi dengan
objek lain. Dalam
memulai proses perancangan, pengembangan sebuah first-cut design class
diagram berdasarkan domain model class diagram yang telah dibuat pada
tahap sebelumnya.
Gambar 2.7 First Cut Design Class Diagram
(Satzinger, p311)
 |
