2.4.6 System Sequence Diagram
System sequence diagram adalah sebuah diagram yang menunjukkan
urutan pesan antara aktor eksternal dan sistem selama berjalannya use case
atau scenario (Satzinger, Jackson, dan Burd, 2009, p213).

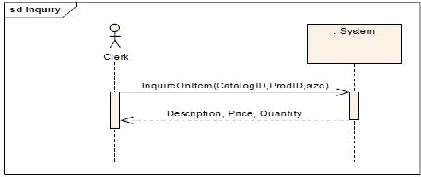

Gambar 2.8 System Sequence Diagram
(Satzinger, p229)
2.4.7 Multilayer Design Sequence Diagram
First-cut sequence diagram hanya berfokus pada class yang ada di
domain layer, tahap selanjutnya adalah pengembangan sequence diagram
tersebut dengan memperluas objek-objek yang terlibat dengan membuat
multilayer design, termasuk view layer dan data access layer (Satzinger,
Jackson, dan Burd, 2009, pp329-333).
 |
