19
Tegangan Lentur
Apabila suatu balok persegi panjang dengan tumpuan sederhana yang
mengalami gaya prategang P konsentris dan beban transversal disepanjang
balok, maka akan menimbulkan momen M ditengah

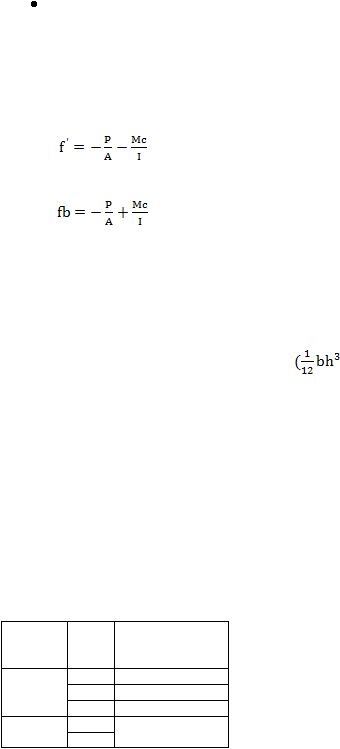

Besar tegangan yang terjadi sebagai berikut:
……………………………...……………………………(2.9)
…………………………...……………………………...(2.10)
dimana :
f
t
: Tegangan di serat atas
f
b
: Tegangan di serat bawah
c : Titik Berat, H/2 untuk penampang persegi panjang
I : Momen Inersia Bruto penampang
)
2.6
Menurut Tata Cara Perencanaan Geometrik Jalan Antar Kota, Ditjen Bina
Marga, 1997, terdapat beberapa ketentuan :
2.6.1 Klasifikasi Menurut Kelas Jalan
Klasifikasi menurut
kelas jalan berkaitan dengan kemampuan jalan untuk
menerima beban lalu lintas, dinyatakan dalam muatan sumbu terberat (MST) dalam
satuan ton.
Tabel 2.3 Klasifikasi Kelas Jalan
Fungsi
Kelas
Muatan Sumbu
Terberat/MST(ton
)
Arteri
I
>10
II
10
IIIA
8
Kolektor
IIIA
8
IIIB
2.6.2 Kendaraan Rencana
Kendaraan Rencana adalah kendaraan yang dimensi dan radius putarnya
dipakai sebagai acuan dalam perencanaan geometrik. Dilihat dari bentuk, ukuran dan
daya dari kendaraan –
kendaraan yang menggunakan jalan, kendaraan -
kendaraan
tersebut dapat dikelompokkan (Bina Marga, 1997).
 |
