18
Titik
Harping
Tunggal
Titik
Harping
Ganda
Profil
Parabola
2.5.4
Tegangan Normal dan Lentur
Dalam perhitungan tegangan terdapat 2 kondisi, yaitu tegangan normal dan
tegangan lentur.
Tegangan Normal

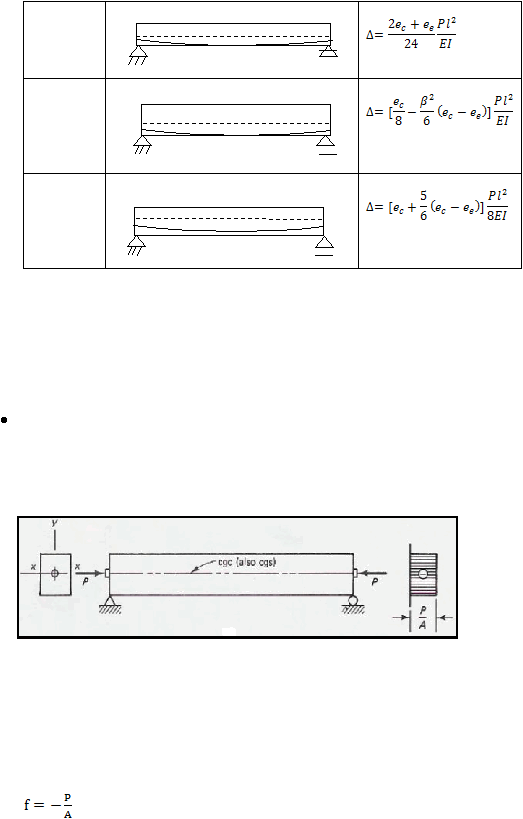

Pada gambar 2.4, digambarkan suatu balok persegi panjang dengan
tumpuan sederhana yang mengalami gaya prategang P konsentris.
Gambar 2.5 Distribusi tegangan akibat gaya prategang pada tendon
Konsentrik
Dari gambar di atas terlihat bahwa tegangan tekan di penampang balok
tersebut seragam dan mempunyai intensitas sebesar :
…………………………………………..………..……………(2.8)
dimana:
f
: Tegangan
A
: Luas penampang balok (b
x
h)
P
: Gaya tekan konsentris
 |
