2.11.5.4 Activity diagram
Menurut Satzinger, Jackson dan Burd (2005: 144), acivity diagram
merupakan diagram alur yang digunakan untu k mendeskripsikan kegiatan user,
pihak yang melakukan setiap kegiatan dan aliran yang berurutan dari aktivitas
tersebut.

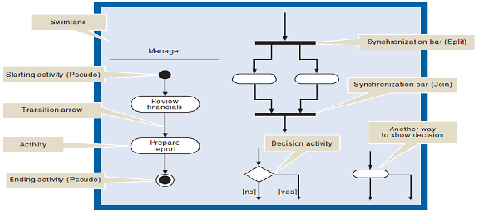

Gambar 2. 10 Contoh Activity diagram
Sumber : Satzinger, Jackson dan Burd (2005: 145)
2.11.5.5 System Sequence Diagram
Menurut Satzinger, Jackson dan Burd (2005: 213), System sequence diagram
adalah diagram yang menunjukan urutan pesan antara actor eksternal den gan sistem
dari usecase atau sken ario.
 |
