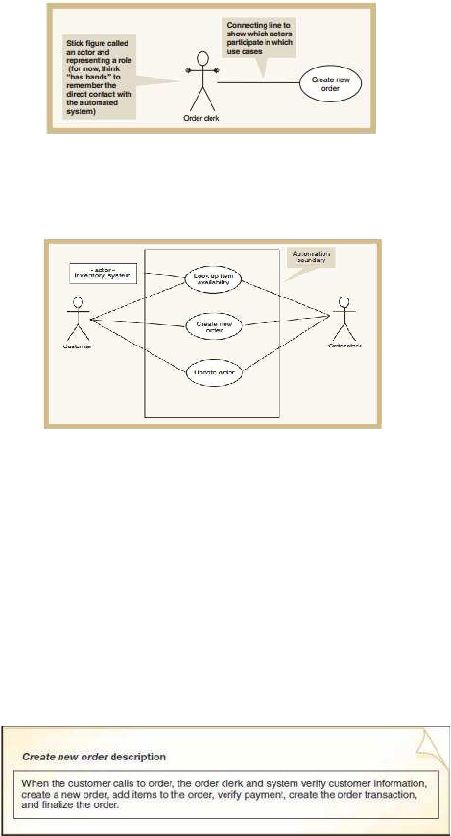

Gambar 2.5Simbol atau notasi Use Case Diagram
Sumber: Satzinger, Jackson dan Burd (2005:215)
Gambar 2.6 Use Case Diagram
Sumber: Satzinger, Jackson dan Burd (2005:216)
2. Use Case Description
Menurut Satzinger, Jackson dan Burd (2005:220), “Use case
description adalah sebuah deskripsi yang berisi daftar rincian
proses dari use case”.
Use case d escription dapat dibedakan menjadi tiga, yaitu:
a. Brief Description, digunakan untuk use case yang sangat
sederhana dan sistem yang dibangun berskala kecil.
Gambar 2.7 Brief Description dari Use Case
Sumber: Satzinger, Jackson dan Burd (2005:221)
 |
