38
Sumber: Satzinger, Jackson dan Burd (2005:192)
2.11.6.4 System Sequence Diagram
Menurut Satzinger, Jackson dan Burd (2005:213), System
sequence diagram digun akan untuk menentnukan input dan output
dan urutan interaksi antara pengguna dan sistem dalam sebuah use
case. Sebuah system sequence diagram menggambarkan urutan
pesan antara eksternal aktor dan sistem dalam use case atau skenario.
Sistem itu sendiri diperlakukan sebagai object tunggal yang
dinamakan dengan :System. Penggun aan notasi dalam sequence
diagr am terdiri dari:
1. Lifeline
Merupakan garis v ertikal yang membentang untuk
menunjukkan waktu hidup dari sebuah obyek.
2. Object
Merupakan simbol yang men ggambarkan penggun a
sistem atau sistem yan g telah terotomatisasi.
3. Input message
Merupakan garis horizontal yang menunjukkan pesan
masuk dari pengguna atau user.
4. Output message
Merupakan garis horizontal putus-putus yang
menunjukkan respon dari pesan yang dimasukka
oleh
pengguna.

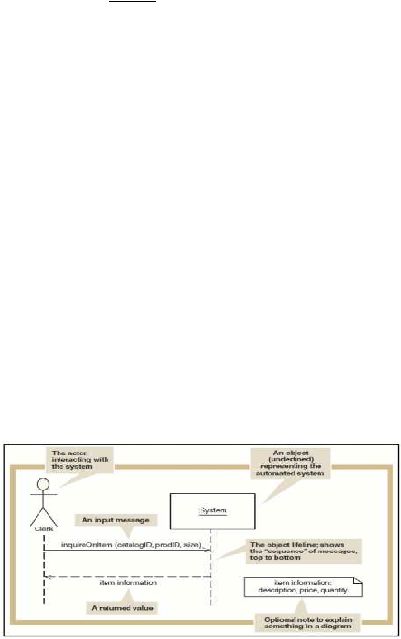

Gambar 2.15 System Sequence Diagram
 |
