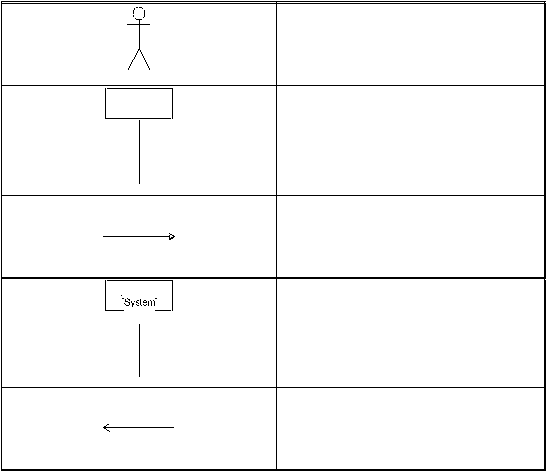

Tabel 2.6 Penjelasan notasi sequence diagram
Merupakan simbol yang
menggambarkan aktor yang
berinteraksi dengan sistem
Merupakan simbol yang
menggambarkan urutan p esan atau
aktivitas sistem dari atas ke bawah
Merupakan simbol yang
menggambarkan pesan yang diberikan
oleh aktor kepada sistem (input)
Merupakan simbol yang
menggambarkan objek atau sistem
Merupakan simbol yang
menggambarkan respon yang
dihasilkan oleh sistem (output)
2.4.10 First-Cut Design Class Diagram
Menurut Satzinger, Jackson, dan Burd (2010:4 13), first-cut design
class diagram inidikembangkan dengancara memperluas domain model.
Dalam pembuatannya diperlukan dua langkah, yaitu:
a. Mengu raikan atribut dengan jenis dan informasi n ilai awal
b. Menambahkan panah navigation visibility yang berfungsi untuk
menjelaskan objek yang dapat berinteraksi satu sama lain.
 |
