27

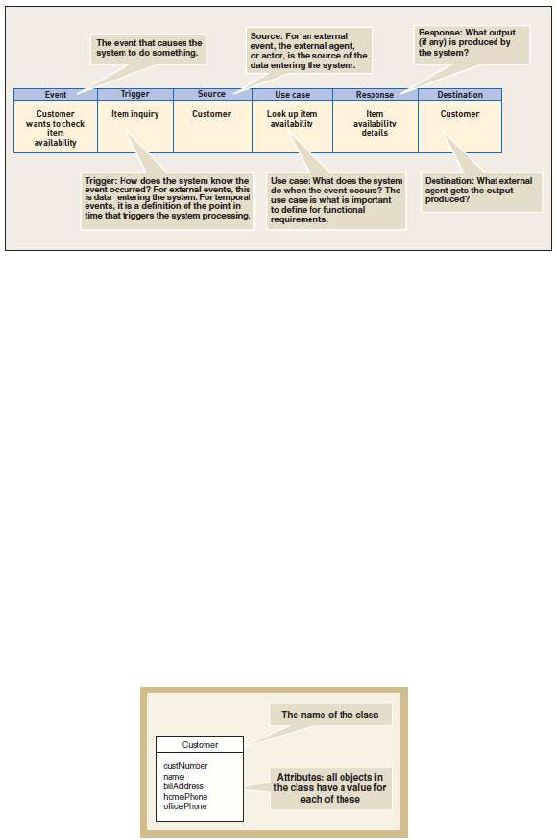

Gambar 2.2: Notasi Event Table
Sumber: Satzinger, Jackson dan Burd (2009: 169)
2.3.3 Domain Model Class Diagram
Domain model class diagram menurut Satzinger, Jackson, dan
Burd (2009: 187) adalah sebuah diagram UML yang merepresentasikan
semua pekerjaan pengguna, kelas-kelas problem domain, atribut, serta
hubungan antar k elas.
Dalam suatu class diagram, sebuah class digambarkan b erbentuk
kotak. Kotak tersebut terdiri dari dua bagian, yaitu pada bagian atas
diberi nama kelas, pada bagian tengah diberi atribut-atribut dari kelas,
dan pada bagian bawah diberi method. Hubun gan atau asosiasi antar
class digambarkan dengan garis penghubung antar class.
Gambar 2.3: UML Domain Class Symbol with names and attributes
Sumber: Satzinger, Jackson, dan Burd (2009: 187)
 |
