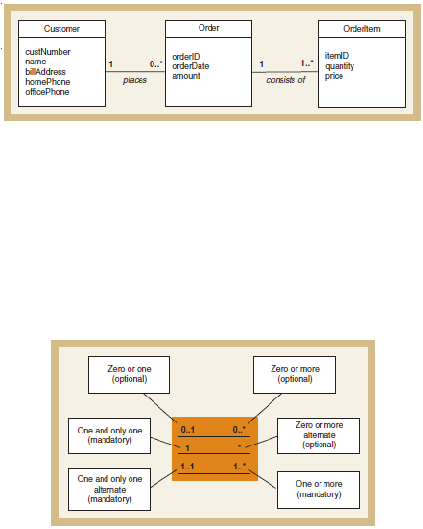

Gambar 2.4: Domain Model Class Diagram
Sumber: Satzinger, Jackson, dan Burd (2009: 188)
Hubungan antar class yang digambarkan dengan garis penghubung
disebut multiplicity of association, yang dapat dib edakan menjadi enam
jenis dalam gambar sebagai berikut:
Gambar 2.5: Multiplicity of A ssociation
Sumber: Satzinger, Jackson, dan Burd (2009: 188)
Dalam class diagram, Satzinger, Jackson, dan Burd (2009: 189)
menjelaskan ap abila terdapat karakteristik class yang sama digunakan
hierarki yang berguna untuk menyusun class dimulai dari karakteristik
umum sampai dengan khusus. Class yang memiliki karakteristik umum
dikenal sebagai superclass, sedangkan class yang memiliki karakteristik
khusus dikenal sebagai subclass. Adapun penurunan karakteristik atau
inheritance dapat diterapkan apabila karakteristik suatu superclass
dimiliki oleh suatu subclass.
 |
